SETTING RADIO MIKROTIK MENGGUNAKAN FITUR POE IN & OUT DENGAN SUMBER INTERNET DARI SMART PHONE

Alat dan Bahan
1. Sediakan 2 unit Router RB951 series
2. Sediakan 1 unit Kabel UTP panjang konek 8 pin untuk POE Out ke POE In

3. Sediakan 1 unit Kabel UTP pendek untuk setting mikrotik

4. sediakan Aplikasi Pengukur sinyal RAdio

LANGKAH KERJA

1. Hidupkan Mikrotik POE OUT menggunakan adapter yang telah disediakan

2. untuk menghidupkan Mikrotik POE IN, maka hubungkan menggunakan kabel UTP dari Ether 5 pada  Mikrotik POE OUT ke Ether 1 Mikrotik POE IN

3. Setelah kedua mikrotik hidup selanjutnya, maka sebaiknya kita setting terlebih dahulu Mikrotik POE OUT dengan cara menghubungkan komputer/leptop menggunakan kabel UTP ke salah satu port ether yang ada pada mikrotik

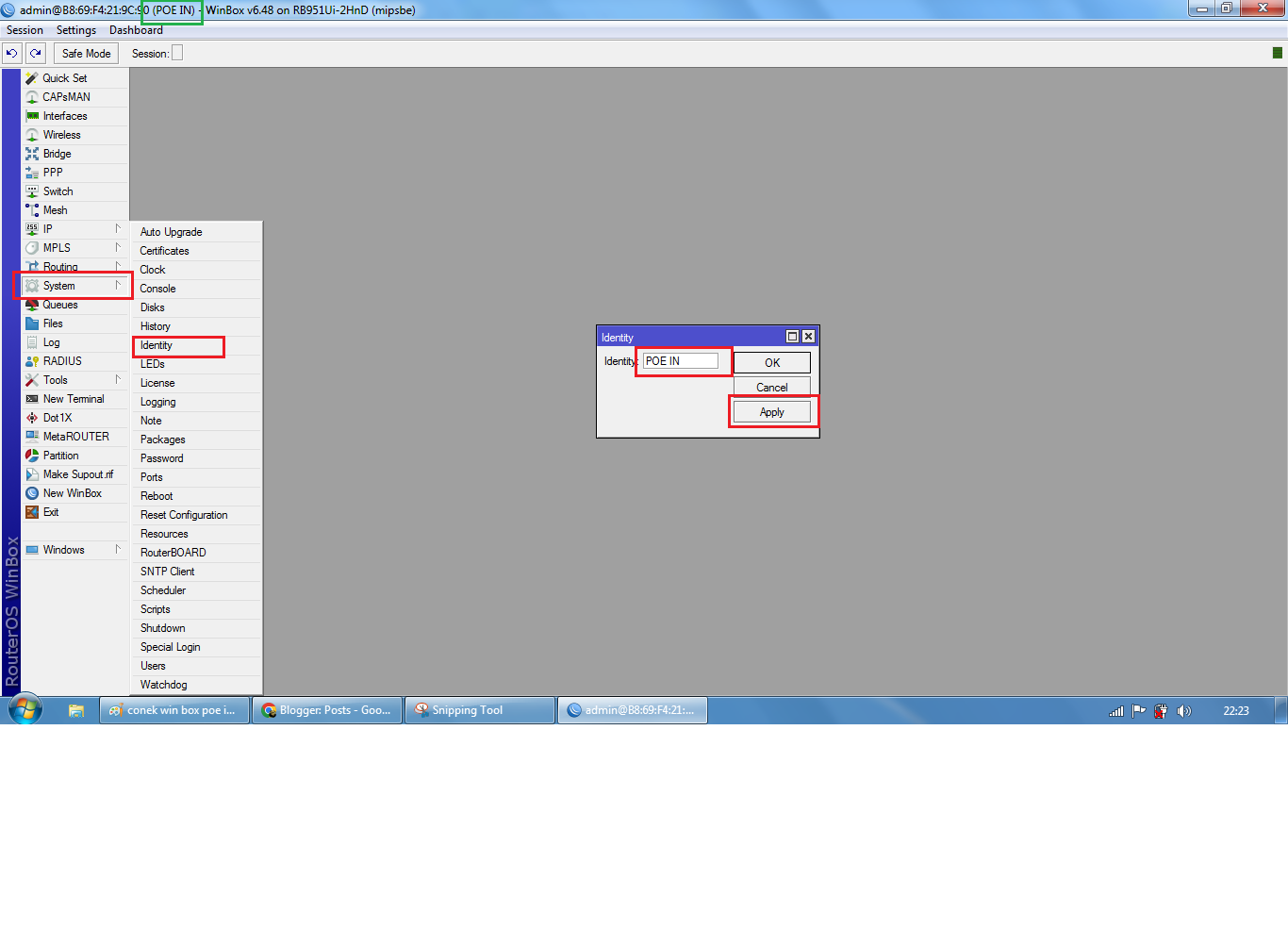

4. Selanjutnya agar memudahkan dalam penyetingan ubah nama/identitas mikrotik menjadi POE OUT seperti gambar di bawah ini

5. Koneksikan WLAN ke hotspot yang disediakan smart phone. agar wifi bisa terhubung maka kita setting security profil sesuai dengan password hotspot smart phone kita

6. Agar wifi bisa terhubung, maka kita perlu membuat DHCP Client pada WLAN mikrotik POE OUT

7. setting NAT supaya koneksi Internet bisa di bagikan ke port yang ada di mikrotik

8. selanjutnya, supaya Mikrotik POE OUT bisa memberikan IP Address dan koneksi internet pada Mikrotik POE IN maka kita perlu setting ip address dan DHCP Server di ether 5 Mikrotik POE OUT

9. sebelum berpindah pada settingan mikrotik POE IN maka pastikan dulu mikrotik POE OUT sudah terkoneksi internet

10. Selanjutnya untuk menyeting Mikrotik POE IN maka kita hubungkan komputer/leptop ke salah satu port ether yang ada pada Mikrotik POE IN dengan kabel UTP

11. Buka kembali aplikasi Winbox

12. Ubah identitas mikrotik menjadi POE IN

13. Agar Mikrotik POE IN dapat terkoneksi dangan mikrotik POE OUT maka kita setting DHCP Client pada ether 1 Mikrotik POE IN

14. Lakukan sittingan NAT agar koneksi Internet dapat di bagikan ke Port yang lain

15. Untuk membagikan koneksi internet menggunakan sinyal radio, maka kita setting WLAN mikrotik POE IN menjadi AP Bridge. seblum itu setting security profil agar wifi mempunyai password.

16. selanjutnya, agar koneksi internet bisa di sebarkan menggunakan wifi Mikrotik POE IN, maka kita harus membuat IP Addres dan DHCP server pada WLAN nya

17. wifi sudah bisa terkoneksi

18. untuk menguji kekuatan dan jarak sinyal radio yang di pancarkan oleh Mikrotik POE IN maka silahkan gunakan aplikasi pengukur sinyal yang ada.

-----------------SELAMAT MENCOBA---------------

PEMBAHASAN SOAL UKK TEKNIK KOMPUTER DAN JARINGAN (TKJ) PAKET 1 TAHUN 2022 Menggunakan Mikrotik RB 951

I.               SOAL ASPEK KETERAMPILAN

Judul Tugas         :  Instalasi Jaringan Sederhana



Langkah Kerja   :

Dalam kegiatan uji kompetensi ini anda bertindak sebagai Teknisi Jaringan. Tugas anda sebagai teknisi adalah merancang bangun dan mengkonfigurasi sebuah jaringan. Wifi Router berfungsi sebagai Gateway Internet, Hotspot, DHCP server, internet tersebut dishare ke Lab Admn dan Lab jaringan  client melalui jalur kabel (non hotspot) dan wireless (hotspot) .

Dengan konfigurasi sebagai berikut:

1.        Identifikasi dan buatlah daftar kebutuhan jaringan

2.        Buatlah spesifikasi perangkat yang dibutuhkan

3.        Buatlah spesifikasi topologi jaringan

4.        Konfigurasi Wifi Routerboard dengan ketentuan sebagai berikut:

a.    Konfigurasi VLAN pada ehternet dengan ketentuan:

a.    VLAN 10

1.      VLAN ID        : 10

2.      Name               : Lab admin

3.      IP ethernet 2    : 192.168.10.0/28

b.    VLAN 20

1.      VLAN ID         : 20

2.      Name                : Lab Jaringan

3.      IP ethernet 3     : 192.168.20.0 /28

c.    VLAN WLAN (Hotspot)

1.      VLAN                  : IP WLAN (hotspot: nama peserta)

2.      Ruang Tamu         : 192.168.30.0/24

3.      Dengan login        : Username: tamu pasword : guest



b.    Konfigurasi Router

Ether 1:

a. IP Ether1                    : Router terhubung dengan internet static dengan format

                                         contoh Ip : 10.10.10. X /24 X diberikan sesuai nomor

                                         absen

b.    Gateway                    : Sesuai dengan IP yang diberikan IS





II.            GAMBAR KERJA/LAMPIRAN LAIN







III.       LANGKAH KERJA



Langkah pertama kita hubungkan mikrotik sesuai dengan topologi.

Hubungkan Sumber internet ke Router1 pada Ether1, Ether2 terhubung sebagai VLAN, dan Ether3 ke komputer penyetingan.

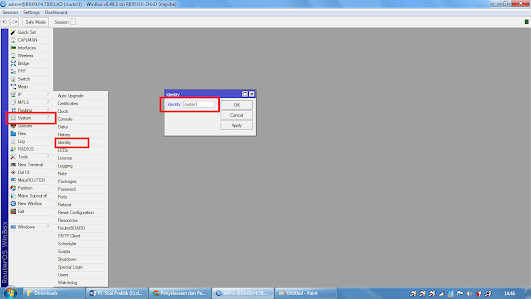

Ubah Identitas mikrotik menjadi Router 1. dengan cara Pilih System => Identity



Selanjutnya lakukan settingan DHCP Client pada Ether1

Hasilnya sebagai berikut



Selanjutnya lakukan settingan DNS dengan memilih IP=>DNS, klik allow Remote Request.



Selanjutnya setting NAT dengan aksi Masquerade di Ether1



Selanjutnya buat settingan VLAN 10 pada ether2, sesuai dengan gambar berikut.



Selanjutnya VLAN 20 juga di ether2



Selanjutnya Setting Interface Wifi menjadi ap bridge, dan buat nama wifi dengan nama masing-masing

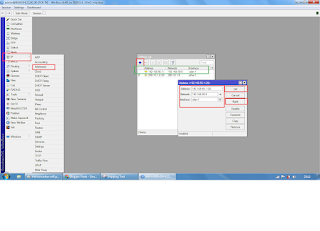

Selanjutnya buat IP Address pada setiap interface, VLAN 10, VLAN 20, WLAN.

Pada gambar di bawah, lakukan langkah satu-satu, setelah selesai satu langkah klik oke dan klik tanda tambah (+) kembali.



Selanjutnya setting DHCP Servernya



Selanjutnya Buat Hotspot pada interface WLAN



Setelah Itu buat User nya sesuai dengan soal, username = tamu, paswd= guest



Silahkan melakukan pengujian pada leptop atau android, jika bisa terkoneksi ke internet, maka settingan Router1 kita sudah selesai



Selanjutnya kita masuk Settingan Router2

Hubungkan ether1 Router2 ke ether2 Router1.

Hubungkan ether2 dan ether3 Router2 ke computer

Tips, agar memudahkan penyetingan, hubungkan ether4 ke computer untuk menyeting.



Langkah pertama ubah identity mikrotik jadi Router2



Setting bridge pada Router2



Jadikan ether1, 2, dan 3 sebagai bridge dengan langkah berikut



Lakukan settingan Switch VLAN

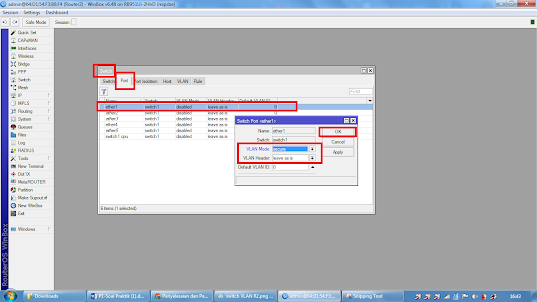

Lagukan settingan switch pada port 1, 2 dan 3



Pengujian:

Setting IP computer yang terhubung ke VLAN menjadi automatis IP/DHCP Client

Lakukan Ping ke Google.com

Lakukan Ping ke setiap IP yang terhubung ke semua jaringan.

Jika hasilnya Reply, maka settingan sudah selesai dan berhasil..

Untuk mendownload PDFnya silahkan klik  disini



*****SELAMAT MENCOBA*****





KONFIGURASI HOTSPOT MENGGUNAKAN RADIUS & USER MANAGER PADA MIKROTIK



KONFIGURASI HOTSPOT MENGGUNAKAN RADIUS & USER MANAGER PADA MIKROTIK



1.     Langkah Pertama, Melakukan koneksi secara fisik pada perangkat jaringan. Dengan cara, hubungkan ether1 mikrotik ke sumber internet, dan ether2 ke komputer/leptop.

2.     Sebelum setting mikrotik di winbox, kita buatkan IP adres static di leptop/computer tempat kita melakukan penyetingan. IP Address ini berfungsi agar ketika melakukan settingan pada winbox koneksi tidak terputus-putus. Pada sebagian perangkat, langkah ini juga tidak harus dilakukan.

3.     Setelah winbox telah dibuka dan di koneksikan ke mikrotik, maka langkah pertama yangkita lakukan, menyeting DHCP Client pada port/ether yang terhubung ke sumber internet. Seperti ether1. Langkahnya adalah : pada menu pilih IP->DHCP Client, klik tanda tambah (+) pada menu DHCP Client, dan pilih Interface yang terhubung ke internet.



4.      Agar semua interfaces pada mikrotik bisa mengakses internet, maka kita setting NAT pada Ether1 atau interface yang terhubung ke internet.

Pilih IP->Firewall,

Setelah muncul Menu, pilih NAT, klik tanda tambah (+), Pada menu General, Chain = scrnat, out interface = ether1/(yang terhubung ke sumber internet). Selanjutnya pilih menu Action, pilih masquerade.





5.      Setelah langkah nomor 4 selesai, maka semua interfaces yang ada pada mikrotik akan bisa mengakses internet. Selanjutnya kita setting koneksi ether2 ke leptop.

6.      Langkah pertama yag harus dilakukan, membuat IP Address pada Ether2 di mikrotik, dengan cara : pilih menu IP->Address dan Klik tambah (+). Isikan Kolom Address dengan IP sesuai yang di inginkan. Dalam penulisan IP Address harus menggunakan kode subnetting, yaitu penambahan angka di belakag IP dengan tanda garis miring. Contoh 192.168.20.1/24. selanjutnya pilih interface yang akan di beri IP Address. Selanjutnya klik apply & OK





7.     Agar client bisa konek dengan mudah pada ether2 maka kita buatkan DHCP Server. Dengan cara : pilih IP->DHCP Server, dan Klik DHCP Setup, Pilih Ether2 dan klik Next sampai selesai.



8.       Setelah langkah ini selesai, maka kita lakukan reset IP Address pada computer/leptop agar dapat IP DHCP dari Mikrotik. Dan pastikan leptop/computer sudah terkoneksi internet.

9.       Selanjutnya kita setting interface wireless pada mikrotik dengan cara : Pilih Menu Wireless, klik Wlan1 klik tanda centang (V), setelah itu klik dua kali pada wlan1 maka akan muncul menu baru.

Pada menu Wlan1, pilih wireess, ganti mode menjadi ap bridge, dan isikan SSID sesuai yang di inginkan, setelah iti klik Aply dan OK.



10.   Selanjutnya buatkan IP Address dan DHCP Server pada Interface Wireless mikrotik. Langkahnya sama dengan Nomor 6, dan 7 di atas, hanya saja interfacenya di ganti dengan wlan1/wireless. Lihat pada gambar di bawah

Pastikan alamat Network pada semua interface berbeda, agar bisa terkoneksi dengan baik. Selanjutnya buat DHCP Server pada wlan1, langkahnya samap dengan nomor 7, hanya mengganti interface dengan wlan1.

11.   Setelah semua selesai, maka kita lanjut pada settingan Hotspot, Radius, dan User Manager pada mikrotik.

12.   Sebelum melakukan settingan hotspot maka kita perlu melakukan settingan waktu terlebih dahulu dengan cara : pilih menu System->SNTP Client, centang enabled dan isi Primary dan secondary NTP server denga alamat time.google.com, atau dalam bentuk IP Address.



13.   Lanjutkan dengan settingan Hotspot, dengan cara : pilih menu IP->Hotspot, pilih Hotspot Setup, Pilih interface yang dituju, wlan1->next->next,  isikan DNS Server dengan IP wlan1->next, isikan DNS Name sesuai keinginan, contoh hotspot.sch.id ->next sampai selesai.





14.   Selanjutnya tambahkan settingan Radius di hotspot, dengan cara : pilih menu Server Profiles pada menu Hotspot, klik dua kali pada bagian hsprof1 atau yang ada DNS Name yang kita buat tadi. Selanjutnya pilih login centang sesuai gambar di bawah

Selanjutnya pilih menu RADIUS dan centang use RADIUS.



15.   Selanjutnya Pilih menu RADIUS pada tampilan awal winbox, klik tanda tambah (+), pada kolom service pilih login dan hotspot, dan isikan address 127.0.0.1, dan secret 123.



16.   Klik Apply dan OK. Pilih incoming, centang accept.



17.   Selanjutnya kita setting user manager pada mikrotik. Dengan cara buka web browser, katikan alamat IP ether2 tambah garis miring userman, contoh : 192.168.20.1/userman, setelah itu mucul menu login.



18.   Setelah login pilih menu router, pilih Add->New Isikan nama sesuai yang di inginkan, dan IP Address dan secret isikan sesuai IP Address di settingan RADIUS tadi.



19.   Selanjutnya pilih menu Profile, plih Limitations, pilih Add->New. Isi Nama sesuai yang di inginkan, pada kolom limits, kita bisa membatasi total pemakaian Download, Upload, Transfer, dan Uptime (total waktu selama koneksi). Pada kolom Rate Limits, kita bisa membatasi kecepatan koneksi User. Pada gambar di bawah kita bisa mengartikan Limitations yang kita buat adalah, user bebas menggunakan jmlah kuota berapa saja, tapi pemakaian hanya bisa 1 hari, sedangkan kecepatan bandwidth yang dimiliki dibatasi paling tnggi 5Mbps. Limitations bisa di buat sebanyak-banyaknya sesuai kebutuhan.



20.    Selanjutnya Pilih Profile untuk pembuatan akun User nantinya. Klik tanda Tambah (+) dan isi nama profil yang sesuai keinginan

Jika kita ingin satu akun bisa di gunakan oleh banyak user, maka pada share user kita pilih unlimited, tapi jika kita ingin satu akun hanya boleh di pakai satu user, maka pada share user kita pili not used. Setelah iti klik Add new limitations. Pada kolom period, kita bisa pilih hari dan jam berapa akun bisa di gunakan. Pada kolom Limits kita pilih limitations yang sudah kita buat.



21.    Selanjutnya pilih menu User, pilih Add->One/Batch, Menu One digunakan untuk membuat akun satu persatu, sedangkan batch digunakan untuk membuat akun secara otomatis dengan jumlah yang bisa di tentukan. Pada gambar di bawah di contohkan pembuatan akun menggunakan menu batch.

Pada gabmbar di bawah dapat di artikan, jumlah akun yang di buat 10 akun, dengan inisian nama 1d_, dan panjang username length = 3 dan password sama denga username.



 Demikianlah Tutorial Membangu Hotspot menggunakan Radius dan User Manager pada mikrotik. Semoga sukses…

Silahkan Download PDF nya di sini
